设想一支小风扇广告：外壳打开，叶片、电机、支架和螺钉同时向四周飞散，镜头再绕产品转一圈。画面很热闹，但片子结束后，观众可能仍然说不清电机装在哪里，更不知道这段动画想突出什么。这个虚构场景指出了产品三维动画里的一个取舍：让零件被看见，与让零件关系被理解，不是同一件事。
爆炸图适合把被外壳遮住的关系展开。但广告不是零件目录，展开的终点也不必是“全部拆开”。一条有重点的结构动画，应当让观众带走一个具体认识：这个部件处在什么位置，与谁连接，为什么值得关注。
把一个部件的问题，变成整段动画的主线
“展示内部结构”太宽泛，很难直接指导镜头。如果想介绍一个关键驱动组件，可以把问题改成：观众需要看清它怎样藏在机身里，又与前端部件形成什么关系？如果想突出可更换的滤芯，重点则是它的位置与可接近性，不一定需要展开旁边的每一块电路板。
这里有一个值得借鉴的研究思路。Li、Agrawala、Curless 与 Salesin 在 2008 年 SIGGRAPH 发表的《Automated Generation of Interactive 3D Exploded View Diagrams》，其官方项目说明把零件相对展开关系组织为图结构，并考虑部件层级与互锁关系；页面还展示了围绕用户选定的目标部件展开涡轮模型的例子。
这不是广告效果研究，也不能据此声称某种镜头会提高转化。对创作更有用的启发是：先有要揭示的对象，再决定周围哪些部分需要让开。目标部件不应只是最后被染成亮色的主角，它应该从一开始就影响展开路径和镜头角度。
零件分组，决定观众看见的是结构还是碎片

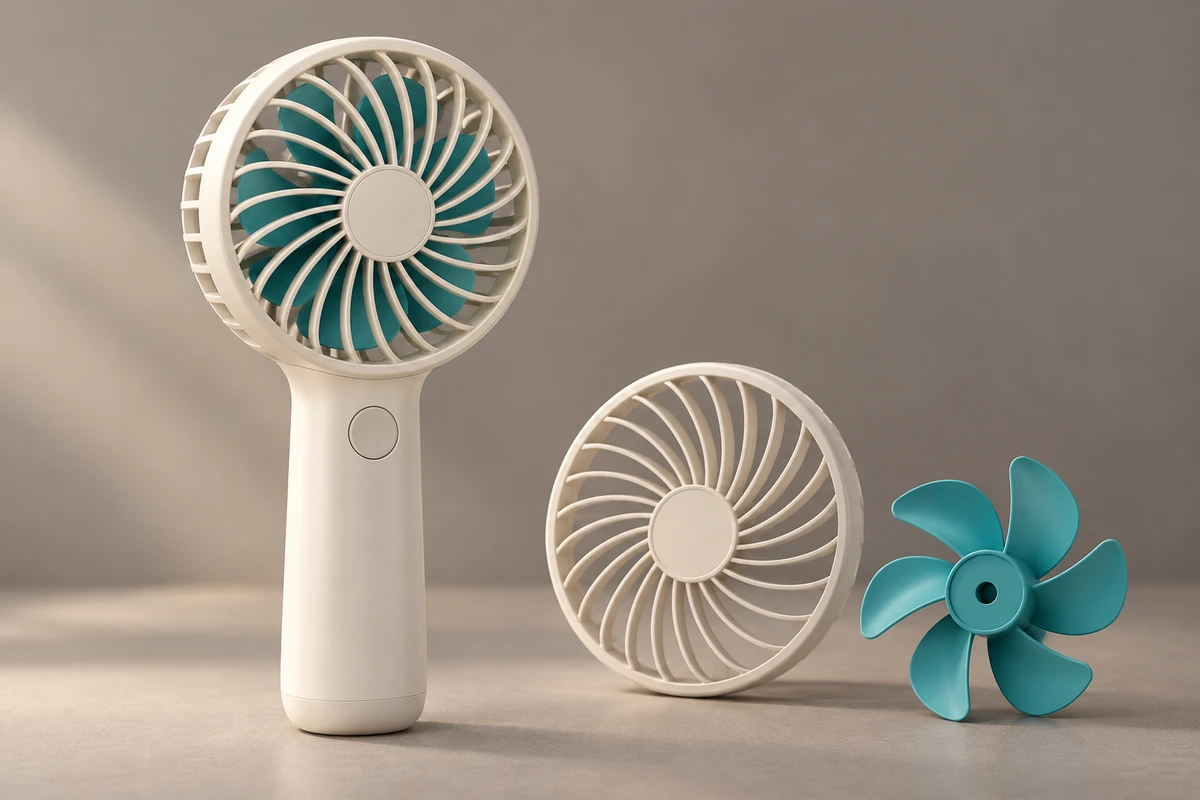

继续用小风扇做一个虚构分镜练习，以下不代表任何实际型号的内部设计。假设要说明电机与叶片的连接位置，可以在预演里把前罩、叶片与驱动组件、后部机身作为几个观看单元。属于同一单元的细小紧固件暂时保留相对位置，先让大的空间关系出现；只有当连接方式本身就是要讲的内容时，再进入局部。
这种处理不是删除真实零件，而是给它们安排不同的出场层级。把所有螺钉都单独拉开，增加了可见数量，却可能让关键组件淹没在许多同样醒目的小物体里。反过来，把所有内部件并成一块，又会失去说明价值。分组应由这段内容要回答的问题决定，而不是由模型文件里恰好有多少个对象决定。
展开距离也有同样的取舍。距离太小，目标仍被遮挡；距离太大，原本紧密相邻的部件像属于不同产品。可以先保留一个固定的机身部分作为参照，让其他组沿容易追踪的方向离开，直到关键接合处可见。不要为了填满画面，把某个小部件放大得像与机身等大；如果确实要做细节放大，另切一个明确的局部镜头，比悄悄改变同一画面里的比例更清楚。
给镜头和零件分别安排运动的时机
结构展开时，镜头也旋转、产品也翻转、光线再扫过表面，的确能制造强烈的发布片气氛。不过，如果这段的任务是解释连接关系，多个变化会争夺同一段观看时间。这里建议采用一种预演起点，而非必须遵守的摄影法则：先让观众认出整体，再保持观察角度完成主要分离，随后才用小幅镜头移动补充被遮住的关系。
在风扇练习中，可以从清楚的斜前方建立外形，前罩沿主轴移开，叶片与驱动组件之间的关系显露后略作停留。如果这个角度仍看不见目标连接，就在预演时换机位，而不是依赖最终渲染里的强反光把它“照出来”。关键时刻，一个方向稳定、表面朴素的画面，也可能比不停旋转的精致画面更能说明问题。
停留多久，要看实际画面需要被辨认的内容，不必预设万能秒数。可以把无旁白的粗模动画放给不熟悉产品的人，请对方指出刚才的目标件原来位于哪里。回答若明显偏离预期，就回到分组、遮挡和运动顺序调整；这只是小规模创意试看，不能当成经过验证的广告效果数据。
合回去的那一下，把局部重新交给整体
拆开的画面让观众看到零件，重新合拢则有机会把这些零件放回熟悉的产品形态。结尾不必加更多解释：目标件沿已建立的路径回位，外壳收拢，镜头回到完整外观，一个局部的意义才有了归处。
但这段回位动作不自动等于真实装配顺序。为了说明空间关系而采用的分离方向、略去的步骤或风格化运动，都不适合作为用户拆机、维修的操作指引。如果影片承担教学任务，应另按真实操作、安全要求和产品资料设计，不能把广告动画倒放后直接当教程。
同样，想解释流体路径、散热或内部运动时，也未必适合把产品全部拆散。一个保留外壳位置的局部剖面，可能更贴近问题。选择爆炸图、剖面或局部透明，应看哪一种表达保留了必须理解的关系，而不是哪一种特效更丰富。结构可见也不等于性能得到证明：风量、温升、噪声或效率的主张，需要对应资料，不能由几根漂亮的光线代替。
与实拍衔接，让观众知道自己进入了哪里
实拍可以建立产品在手中的尺度、表面与使用情境，三维镜头再进入内部，两者各有任务。衔接时值得保留的不是所有画面参数都完全相同，而是容易辨认的方向线索：握柄朝向、按钮位置、轮廓和画面中的主轴。先建立这些联系，再改变背景或材质表现，结构段就不必重新从一个陌生物体开始。
如果整个项目还需要人物使用、产品近景和不同用途的内容，可把这段结构说明放回完整的视频制作方案中考虑。爆炸图是一段回答问题的镜头，不必成为每支产品广告的固定仪式。AI 图像可以参与气氛和视觉方向讨论，但外观照片本身不能提供全部隐藏结构；没有可靠内部资料时，不应把想象出来的零件当作真实产品发布。
好的产品三维动画不以“拆出了多少东西”收尾，而以观众多理解了一层关系收尾。如果你正准备产品的结构段，可以把要突出的一处关系、可公开的结构资料与使用位置交给 ONCE，从产品三维动画的镜头规划开始讨论。
资料说明：研究信息来自华盛顿大学 GRAIL 官方项目页，论文发表于 2008 年 8 月；本次查阅日期为 2026 年 10 月 15 日。本文借用其项目说明中的组织思路，不评价算法性能；风扇分镜为原创假设，不是客户案例或工程示意。
